產品介紹
通風機用隔爆兼本質安全型雙電源雙變頻調速器，適用于煤礦井下具有瓦斯、煤塵爆炸的危險場合。該產品采用兩路獨立電源分別 供給兩臺變頻器，獨立控制，自動切換。本產品選用高性能矢量型變頻器，在PLC的控制下，通過配套相關傳感器，根據瓦斯?jié)舛日{(diào)節風機轉速，在保證風量供給的情況下，降低了風機耗能，達到節能效果。產品具有手動和自動工作模式，兩臺變頻器之間自動切換，大大提高了設備的可靠性，保證了局扇的連續運行。
產品特點
變頻器采用三電平拓?fù)浣Y(jié)構，變頻器輸出諧波含量低，變頻器輸出電壓的du/dt小于1400V/us，減少電壓對電機的絕緣損壞 內置絕緣監測系統能夠?qū)崟r監測變頻器至電機間絕緣狀態，實現有效漏電保護；
采用低電感母線技術減少雜散電感，提高變頻器的可靠性；
冷卻方式采用熱管自冷散熱，控制組件模塊化設計，維護簡便 全中文顯示界面，觸摸操作，本安設計，安全可靠
滿足智慧礦山建設要求，兼容智慧礦山標準通訊接口；
瓦斯超限時自動進入瓦斯排放工作狀態，實現最高效率的安全排放；
在掘進工作面瓦斯異常涌出或因局扇風機故障停風等原因造成工作面瓦斯積聚超限時，該裝置以確?；旌巷L(fēng)流處瓦斯?jié)舛炔怀?guī) 定安全值為條件，進行自動控制，安全、可靠、高效地排放超限瓦斯瓦斯不超限時，自動調節風量，實現節能通風，節能30%以上；
該裝置使風機轉速可控制，風量可調節；將全壓啟動改為軟起動，故可避免因風機全壓啟動而引發的“一風吹”現象 能夠?qū)崿F(xiàn)瓦斯電、風電閉鎖功能；
通過配相關套傳感器對軸承溫度和振動的檢測及重點部位的視頻監控，實現通風系統設備的健康管理；
雙電源雙變頻，主備自動切換 內置獨立進線隔離開關；
技術參數
|
產品名稱 |
通風機用隔爆兼本質安全型雙電源雙變頻調速器 |
|
|
額定輸入電壓（V） |
660V、1140V；50Hz |
|
|
電壓波動 |
電壓波動：±15% 頻率波動：±2.5% |
|
|
額定輸出特性 |
三相AC 0～660V、0～1140V，0.5～50Hz |
|
|
過載能力 |
150%額定電流60s；200%額定電流3s |
|
|
控制電機形式 |
異步電動機、永磁同步電動機、永磁同步電動滾筒 |
|
|
頻率設定范圍 |
0～50Hz(默認30） |
|
|
控制方式 |
調制方式 |
SVPWM空間矢量PWM調制 |
|
輸出頻率范圍 |
手動設定值0～50Hz、通訊設定值0～50Hz、模擬量設定0.5～50Hz |
|
|
控制電機方式 |
矢量控制、VF控制 |
|
|
頻率控制精度 |
0.1Hz（模擬量），0.01（通訊） |
|
|
加速方式 |
S曲線加速 |
|
|
探頭 |
探頭類型 |
本質安全型，輸出頻率信號，頻率范圍200-1000Hz，對應瓦斯?jié)舛?-4.5%，輸出電壓幅值為5V。 |
|
探頭位置 |
T1工作區位置，T2集中通道位置，T3排風口通道位置。 |
|
|
運行控制方式 |
通風模式 |
當T1位置不超標時，風機按照T3位置瓦斯?jié)舛冗M(jìn)行自動通風。當T3濃度增大時，輸出頻率降低（最低到手動設定頻率點），當T3濃度減小時，輸出頻率增大，最大到50Hz。 |
|
排瓦斯模式 |
當T3位置不超標時，風機按照T1位置瓦斯?jié)舛茸詣优欧磐咚?。?dāng)T1濃度增大時，輸出頻率增高（最低到手動設定頻率點），當T1濃度減小時，輸出頻率降低（最大到50Hz）。 |
|
|
手動模式 |
變頻器以手動頻率設定值運行，不受瓦斯探頭探測數據影響。 |
|
|
探頭保護 |
當檢測到瓦斯探頭故障時，報警，并自動用 T2位置替換T3位置。若檢測到2個探頭故障時，報探頭故障。 |
|
|
顯示 |
運行狀態 |
當前運行方式，探頭檢測濃度，當前運行頻率。 |
|
故障顯示 |
瓦斯探頭故障 ，變頻器運行故障；過壓、過流、輸出缺相保護。 |
|
|
主備切換 |
當采用雙電源時，一組為主機，另一組自動為備機。當其中一臺按下啟動按鈕時，此機自動成為主機，當此臺變頻器停機或故障時，另一臺頻率由0開始自動啟動。當需要整體停止時， 需要同時按下主機和 備機的停止按鈕。 |
|
產品外形尺寸
|
功率等級 |
外形尺寸(長*深*高)(mm) |
重量(噸) |
|
75～160kW（660V） |
1658×1143×986 |
2.0 |
|
75～160kW（1140V） |
1658×1143×986 |
2.2 |

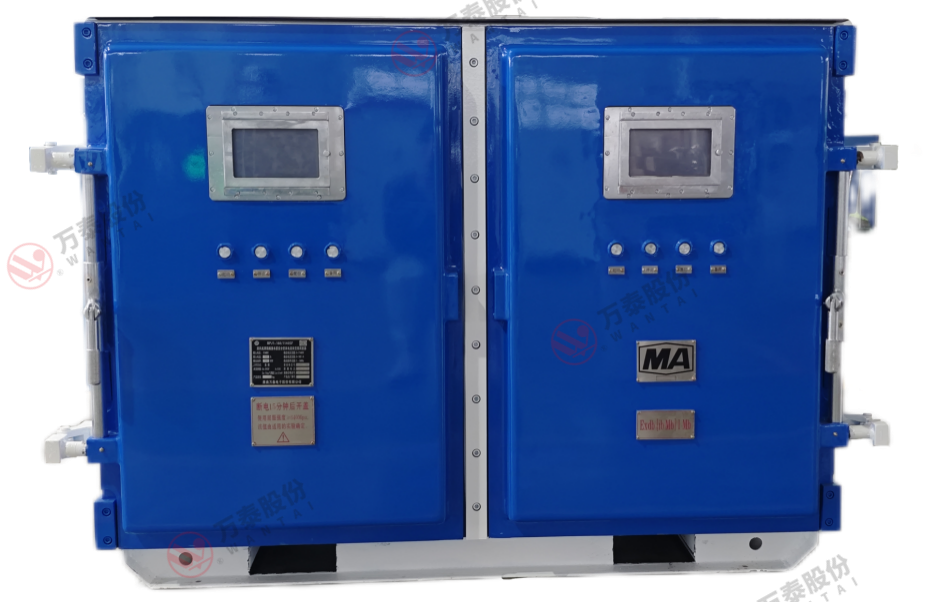

產品外觀圖片
75-160kW
